一卡通區域管控系統
1系統概述
獄內人員位置服務系統目前主要用于監獄等監管場所對被羈押人員的管理。在司法部“十三五”規劃中，“智慧監獄”被列為監獄信息化重點發展的方向之一。其中，通過位置信息實現對被羈押人員的智能化管控是智慧監獄中不可缺少的組成部分。隨著監獄對人員位置服務的認識不斷深入，越來越多的監管單位正在或計劃建設人員位置服務系統。系統通過自動獲取人員位置信息并將位置信息與管理制度相結合實現了對被羈押人員的智能化管控，提高了監管單位的智能化應用水平、進一步降低了民警的工作負擔，為實現“智慧監獄”戰略目標提供了必要的技術支撐。
2需求分析
為了確保監獄的安全有序，監獄需要時刻關注罪犯的位置變化及各管理區域的人數變化。為了達到實時了解罪犯動向的目的，監獄制定了罪犯跨區域流動匯報制度以及罪犯工間點名制度，將罪犯的跨區域流動情況以及集中勞動時的點名結果及時上報指揮中心。
然而長期以來，監獄由于缺少相關的技術系統給予支撐，只能采用“人盯人”的方式進行管理從而給基層民警的工作帶來較大的工作量。同時這種點人頭的管理屬于基礎性的簡單勞動，也容易使民警產生麻痹思想使得制度無法得到嚴格執行。
目前隨著物聯網技術的不斷發展，越來越多的監管單位將物聯網傳感技術用于對罪犯跨區域流動的自動識別和統計中，使民警從簡單勞動中解放出來從而達到在為民警減負的同時實現嚴格管理的目的。
人員位置服務系統主要通過胸牌設備與罪犯實現綁定，從而能夠在多個信息系統中根據唯一綁定設備識別罪犯的身份。系統具有兩大功能：
1、能夠?qū)ψ锓讣懊窬瘜?shí)施區域性定位，并結合位置信息提供多種智能化管控功能；
2、罪犯可以通過刷胸牌的方式進行消費、會見、親情電話、獄務公開查詢、就醫。各系統通過讀取胸牌ID號識別罪犯身份；
3、在廠房內可以實現利用相同設備對工具進行清點管理。
3系統設計
基于上述分析，本系統將重點通過技術手段通過信息的智能化采集、信息的智能化分析、信息的智能化關聯和信息的自動記錄與共享等方法輔助監獄建立起一套以獄內人員位置信息為核心的智能化管理體系從而有效輔助民警輕松應對管理任務。
1、信息的智能化采集
隨著新型物聯網技術的不斷成熟，對獄內罪犯及其他重點管控對象實現自動化的位置信息采集已成為現實。可以通過技術方法對每名罪犯的行為和身份進行識別和記錄從而幫助監獄建立一套以罪犯個體為單位的行為記錄。從而為智慧監獄下的大數據分析提供必要的數據基礎。
2、信息的智能化分析
在以位置信息為基礎的行為識別之上，結合監獄現有的管理制度對可能發生的異常情況進行自動判斷、主動報警和自動記錄，進而使民警從繁雜的簡單管理動作中解脫出來，依據系統的主動提示對重點問題以及異常情況進行處理，從而在警力相對不足的情況下實現少量民警對大量罪犯的嚴格管理。
3、信息的智能化聯動
系統將罪犯以及相關重點管控對象通過佩戴相應的電子標簽轉換為系統可識別的信息元，在自動識別罪犯位置和行為的同時，可以結合一定規則聯動相關信息系統提供罪犯身份信息自動提示、罪犯管理信息自動提示、罪犯周邊監控視頻的自動調取等智能化聯動功能將民警從多系統的復雜和中解放出來，使民警可以依據特定事件及時了解或追溯事件的本質。
4、信息的自動化記錄與共享
系統對自動采集到的信息、分析后的信息進行自動化的記錄，使得每一個關鍵過程都有據可查，從而使民警從復重的日常事物記錄中解放出來，提供更客觀、更準確的事件記錄，使民警從信息的采集者轉變?yōu)樾畔⒌氖褂谜邚亩岣呙窬墓ぷ餍?。同時系統借助信息網絡，將采集和分析到的結果主動推送至相關崗位和部門為實現無差別的信息共享和聯動管理提供基礎。
3.1系統設計參照指標
1、能準確識別樓層、確保定位結果不竄層；
2、跨區域流動識別準確率100%；
3、系統能夠通過公安部安全防范報警系統產品質量監督檢驗測試中心的檢驗；
4、系統核心設備為同一品牌；
5、系統無線通信核心頻率為433MHz。非此頻段的定位系統需提供省、部級（含）以上權威機構出具的檢測報告證明空中通訊協議需采用非Bluetooth/WIFI（802.11a/b/g/n）/3G/4G 的私有通訊協議
6、無線識別頻率為125kHz；
3.2工作原理

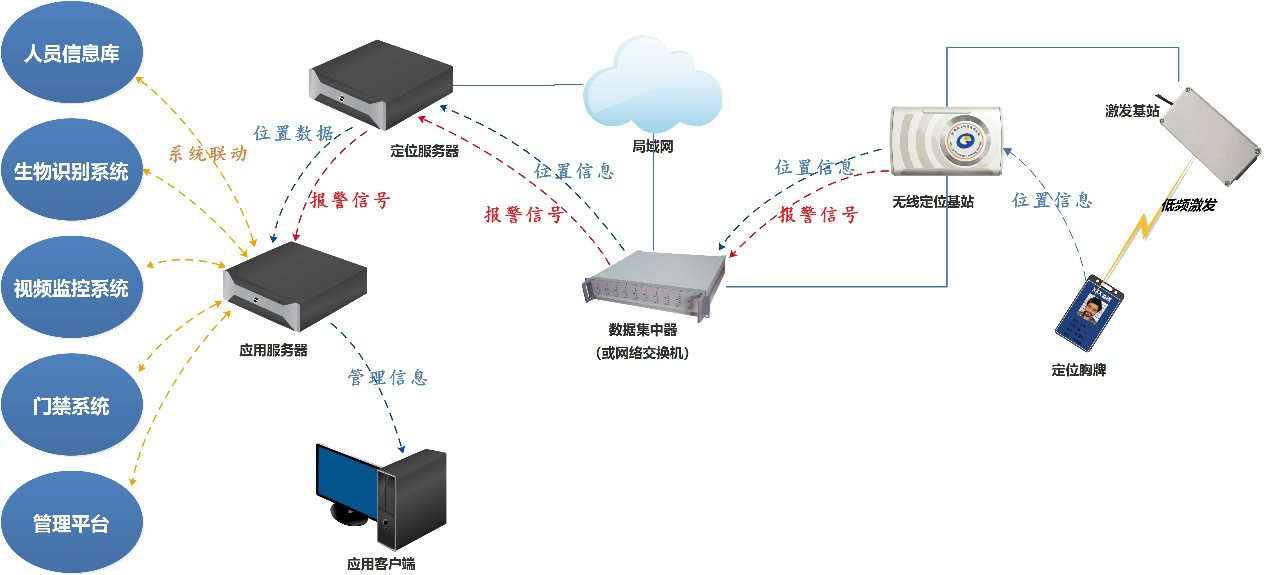

區域管控系統主要分為前端設備和后端設備，前端設備包括觸摸屏一體機、讀卡器、門禁控制器、數據集中器、基站、激發基站，后端主要為系統服務端與客戶端。

無線定位基站：實現將激發基站接入系統中，同時與手持機、胸牌實現無線通訊（通訊內容為設備ID，不涉及任何人員信息），并將得到的結果上傳數據集中器。
激發基站：實現對進出區域的人員身份信息的主動識別和上報。
數據集中器：實現將基站采集的數據進行匯總、篩選上傳。
門禁控制器：實現將讀卡器接入系統。
讀卡器：采用讀卡器實現零星外出的人員和帶犯的民警身份確認使用。
罪犯標簽：有電子胸牌形式和胸牌形式兩種，本項目使用胸牌形式。通過設備與人的綁定實現罪犯身份的可識別。
工具標簽：采用異型IC卡與工具進行綁定并可通過點名手持終端對工具數量和類型進行清點。
點名手持終端：能夠感知周圍罪犯標簽在相關登記、點名工作中的實現管理對象信息的快速采集。在采集到相關標簽信息后，手持終端將數據實時上傳至無線定位基站并在后端實現人數、工具數量的統計和識別。
觸摸屏客戶端：安裝于區域的進出口，實現在出門時對離開區域的選擇、人員的選擇、點名結果的查詢、本監區人員分布查詢。
指揮中心客戶端：實現人員流動信息查詢、監獄內人員分布查詢、電子點名結果查詢等功能。
服務端：實現整套系統運行的協調、管理及歷史數據的記錄。
3.3系統功能設計
1、基本信息聯動功能
1）人員信息聯動
系統可定制開發接口從罪犯信息庫中自動獲取罪犯的個人信息，使用戶可以在系統中實現罪犯信息與移動設備的綁定。
2）視頻聯動管理
系統通過定制開發接口實現與視頻監控系統的對接。系統將依據管理規則在特定事件發生時自動依據罪犯當前的位置聯動監控系統提供抓拍、實時視頻彈出等功能。系統也可以根據罪犯歷史關鍵位置調取相應的監控視頻。（可調取的視頻受監控系統存儲時間的限制）
3）罪犯一卡通融合管理
系統為罪犯提供的電子標簽?zāi)軌騼?nèi)置或粘附符合監獄一卡通管理要求的無源電子標簽（例如IC或ID卡），從而使與罪犯生活改造相關的信息系統可以通過唯一罪犯電子標簽識別罪犯身份并實現相應功能，從而為實現罪犯一卡通管理提供基礎。
2、罪犯管理功能
1)出門登記管理
系統將監舍區與習藝區作為需要罪犯日常主要活動區域。當罪犯離開這兩個區域時需要民警對其進行出門登記。
登記時，民警可以在觸摸屏上點選罪犯流動的目的地、流動事由等事項。之后罪犯即可外出流動，系統在罪犯出門后自動識別流動罪犯身份并將罪犯信息自動填錄至登記表中。民警確認罪犯人數及身份信息無誤后通過刷卡方式確認完成登記。
2)本監區罪犯實時分布管理
系統依據罪犯的實際流動情況結合電子地圖在觸摸屏上動態顯示本監區罪犯在獄內各處的實時分布人數統計。點擊統計數據還可以查看到具體的罪犯名單。觸摸屏上實時顯示本監區當前外出（不在所屬監舍區、習藝區）和在隊的罪犯人數。觸摸屏上還將實時顯示當前外出人員的具體名單信息以及外出登記信息。
3)罪犯非法流動報警
如罪犯在民警未登記的情況下離開本監區所屬監舍區和習藝區時，系統會自動將外出罪犯列入非法流動人員并發出報警提示。觸摸屏上將以紅字顯示非法流動人員的信息并在統計信息欄中顯示當前非流動罪犯的人數。系統可聯動監控系統一鍵調出報警位置周邊的監控視頻。在罪犯非法流動時，系統還可以聯動網絡聲光報警設備發出聲光報警提示。
4)罪犯進出提示
當罪犯進入本區域時，系統會自動發出聲音提示并彈出提示框顯示進入罪犯的個人信息以及本次累計進入人數。當罪犯進出后12秒內無罪犯再次進出，系統自動關閉提示框。
5)罪犯進入禁區報警
系統中可將獄內某個區域設置為罪犯嚴禁進入的禁區。例如：罪犯進入家屬會見通道。
系統中也可以對每個區域設置嚴禁進入的時間。當罪犯違規進入時，系統自動發出報警。例如：罪犯在收工后再次返回習藝區。
系統中還可以對特定罪犯的流動范圍進行設定。例如：在倉儲區只允許指定罪犯進入裝卸區。其他罪犯進入裝卸區即發出報警。
系統可聯動監控系統一鍵調出報警位置周邊的監控視頻。
6)罪犯流動途中超時智能報警
系統中可設定每兩個區域之間的最大流動時限，當罪犯外出后在限定時間內未到達登記的目的地時，系統自動發出報警提示。
7)罪犯流動目的地不符智能報警
當罪犯外出后到達登記目的地之外的區域時，系統能夠自動發出報警。例如：登記去醫院但實際到達會見室。系統可聯動監控系統一鍵調出報警位置周邊的監控視頻。
8)罪犯日常流動記錄
系統自動感知每名罪犯進出獄內各區域并詳細記錄罪犯的身份信息、進入時間、離開時間、違規信息，從而自動生成每名罪犯的日常流動記錄。
9)罪犯流動記錄查詢
民警可通過系統隨時查詢?nèi)我蛔锓冈谀骋粫r(shí)段內的流動記錄和流動違規記錄。系統可以通過列表方式或時間軸方式將罪犯的日常流動記錄列出使民警可以快速了解罪犯的罪犯活動軌跡。在查詢罪犯歷史軌跡時還可以結合視頻監控系統查看各關鍵時點罪犯所處位置的監控視頻。
10)電子點名周期設定
系統中可以設定全監統一的點名周期，系統將自動根據點名周期的設定開啟相應的點名功能。
11)定時自動點名
系統按照點名周期自動對進入本習藝區的罪犯進行快速點名。并通過觸摸屏顯示點名結果。
12)總倉內實時定位
由于總倉是監獄與外界接觸的主要區域，因此對于罪犯管控較普通區域更為嚴格。系統通過對總倉內罪犯進行實時定位實時獲取總倉內罪犯的位置并可以聯動人員信息提示某名罪犯的具體身份信息也可以聯動視頻監控系統對該罪犯實現定位視頻監控。
13)定時巡檢點名
系統可按監獄管理規定在民警定時巡視時再次對罪犯進行巡視點名管理。觸摸屏?xí)詣?dòng)提示民警需要進行巡視，同時，觸摸屏將全部應巡視罪犯的信息顯示在觸摸屏上。民警在接到提示后攜帶專用手持設備或?qū)Ｓ弥悄芫瘎?wù)通對習藝現場進行巡視。巡視過程中，專用手持設備或?qū)Ｓ弥悄芫瘎?wù)通能夠自動識別民警經過路徑周圍的罪犯信息并自動生成已點名單。同時觸摸屏也會將已巡到罪犯的信息從列表中刪除。民警完成巡視后可查看觸摸屏上的巡視結果。如未巡罪犯列表中還有人員信息，則可以根據提示的罪犯身份信息立即對該罪犯進行復核。如全部罪犯已巡到即可以通過刷卡確認完成巡視。
14)電子標簽低電量報警
罪犯使用的電子標簽具備低電自動報警功能，當電池電量低于一定值時，電子標簽即會自動發出低電報警信號。民警可在系統客戶端上查看到報警標簽的ID號和綁定人員信息，以便于及時對設備進行維護。
15)電子胸牌斷帶報警
罪犯如使用胸牌型電子標簽，胸牌會自動監測環帶的完整情況。一旦胸牌斷裂即會自動發出斷帶報警。民警可在客戶端查看到報警標簽的ID以及綁定罪犯的信息。
